ＫＤ電動マウント(2)

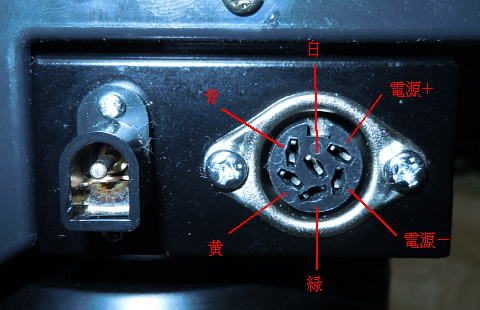

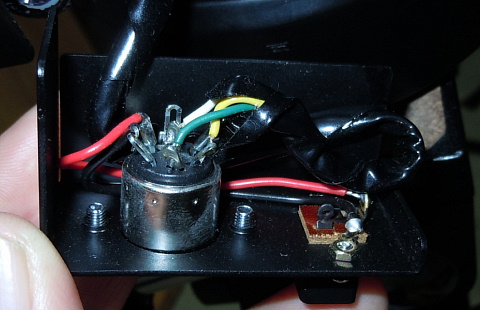

ＫＤ電動マウントの調査記事です。ますば本体側のコネクタを見てみます。

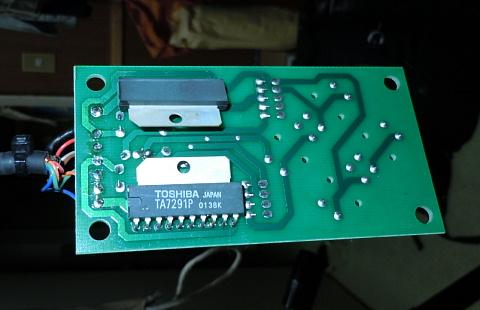

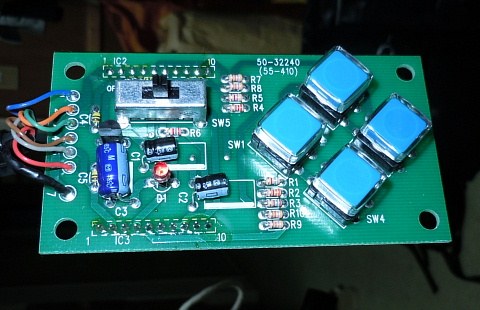

続いて、リモコンの内部です。モーターのドライバーに使用されているＩＣは東芝製のDC モータ用フルブリッジドライバ、TA7291Pです。






このリモコンに改造を加えて使用しても良いのですが、おそらく高速側は使用しないこと、あまり外装部品を増やしたくないこと、TA7291Pは秋月や共立で入手可能なこと、そしてデータシートを見る限りでは特に必要な外部回路も無さそうなのでコントローラー本体の中にマイコンの制御部と電源、そしてこのドライバーを組み込み、操作用のリモコンは３０センチ程度の延長ケーブルで外に取り付けたいと考えます。
