Reverse
リバース信号の取り出し

カーナビなどで使用するリバース信号の取り出しです。

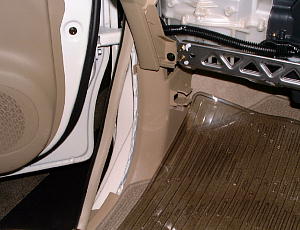

グローブボックスを外してから、ウェザーストリップを外し、続いて助手席側カウルサイドライニングを外します。

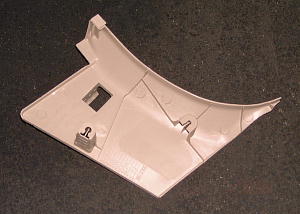

カウルサイドライニングにはクリップもなく簡単に外れます。裏側の写真です。

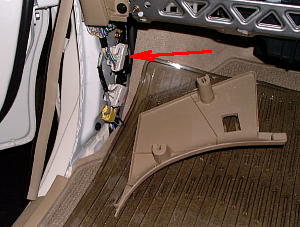

矢印のコネクタです。

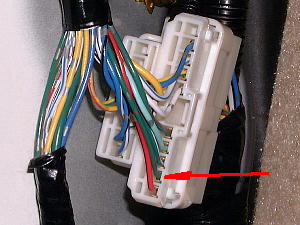

ピン位置はこの位置です。ギアをバックに入れると12Vが出てきます。
